Signalanlage für Garagenzufahrten und Tiefgaragen
für Garagenzufahrten zur Verkehrsregelung mit Signalgebern und Öffnungsfunktion von Rolltoren...
Die Steuerungsfunktion der Zufahrtsregelung zur Tiefgarage wird den örtlichen Erfordernissen und Kundenwünschen programmiertechnisch angepasst.

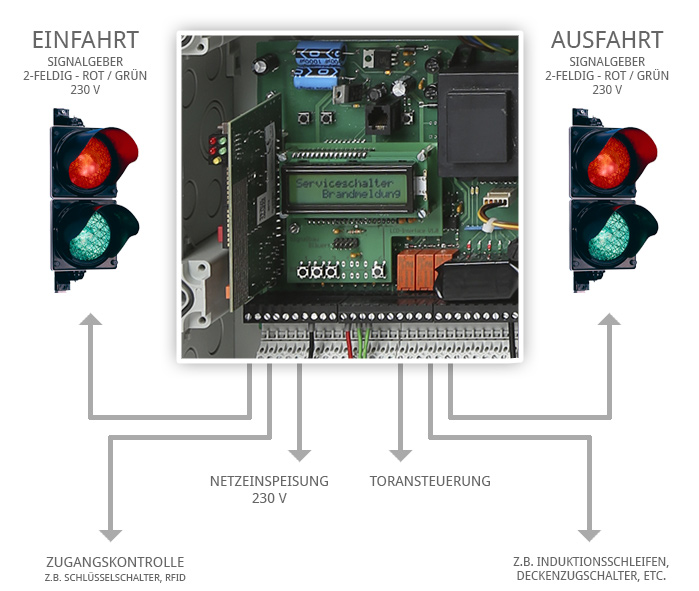

Microprozessorsteuerung
Die UST ist eine Einplatinen-Prozessorsteuerung zur Erfüllung von Steuer- und Überwachungsaufgaben.
Eingebaut in einem Kunststoffgehäuse IP 65 mit den Massen: 280 x 220 x 135 mm (BxHxT).
Steckplätze für einen Detektor mit zwei Induktionsschleifen und einem Funkempfänger sind vorhanden.
Es können 8 externe Eingänge benutzt werden. Ausgangsmäßig stehen 6 elektronische Lampenschalter,
zwei 2-stellige Zeitschalter und 3 potentialfreie Kleinlastrelais für maximal 6 A 230 VAC zur Verfügung.
Das eingebaute Netzteil hat ausreichend Reserve, um auch externe Kleingeräte mit 12 VDC versorgen zu können.
Versorgungsspannung: 230 Volt / 50 Hz.
Des Weiteren ist eine serielle Schnittstelle vorhanden, mit der die UST als dezentrales Steuergerät in eine
funktionsmäßig umfangreichere Anlage des Typs IS 2000 integriert werden kann.
Die gewünschte Funktion wird von uns nach Kundenvorgaben programmiertechnisch erstellt.
Beispiel UST-A Ampel
Die Steuerung UST –A Ampel ist für einspurige Ein- und Ausfahrten für die Tiefgarage konzipiert.
Es werden zwei Signalgeber ROT-GRÜN für den wechselseitigen Verkehr mit der Auswahl aus 4 verschieden
einstellbaren Funktionen angesteuert.
- Einfahrt Grün / Anforderung Ausfahrt
- Ausfahrt Grün / Anforderung Einfahrt
- Ein- und Ausfahrt ROT / Anforderung Einfahrt und Ausfahrt mit Signalgeber AUS nach Zeitablauf.
- Dauerumlauf
Tag / Nachtbetrieb durch angeschlossene Schaltuhr.
Ein Steckplatz für 2 Induktionsschleifen mit Auswertegerät und Richtungserkennung ist vorhanden.
Anforderungsgeräte finden Sie unter Zugangskontrollgeräte:
Schlüsseltaster, Codetastatur (vandalensicher), Funkhandsender, berührungslose Lesegeräte,
Induktionsschleifen, Fahrzeugspezifische Induktionssender,...
Beispiel UST- T Tor
Die Einbindung eines Schiebe-, Schwenk-, Roll- oder Sektionaltores in den Funktionsablaufes des Beispiels UST-A Ampel ist ebenfalls möglich.
